影响电缆绝缘电阻的主要因素

作者:admin  来源:www.hbcyfrp.com  发表时间:2013/5/25 8:25:20

    绝缘电阻是表征电线电缆绝缘特性的重要参数,准确测定电线电缆的绝缘电阻对于验证其绝缘性能是否具备可靠性,防止电缆击穿事故的发生有着重要意义。为了准确的测试电缆的绝缘电阻,必须了解影响绝缘电阻的因素,从而可以进一步分析电缆绝缘不合格的原因。

1、温度的影响
温度上升,绝缘电阻系数下降,这是由于热运动增加,离子的产生和迁移都有所增加,在电压的作用下,由离子运动所形成的传导电流增大,因而绝缘电阻下降。
理论和实践表明,绝缘电阻系数随温度增加按指数式下降,而电导则随温度升高而按指数式增大。
2、电场强度的影响
当电场强度在比较低的范围内,离子的迁移率随着电场强度增加而增加,成比例关系,离子电流与电场强度服从欧姆定律,当电场强度比较高时,离子迁移率随电场强度的增加而增高的趋势逐渐由线性关系变为指数关系,当接近击穿时还会出现大量的电子迁移,这时绝缘电阻系数大大的降低。
标准中规定的各种电线电缆产品的耐压试验电压都在离子的迁移率随电场强度成比例增加的阶段,所以电场强度对绝缘电阻系数的影响反映不出来,当试片样品做击穿试验时,电场对绝缘电阻系数的影响就明显的反映出来了。
3、湿度的影响
由于小分子的电导大,而水分子的大小远比聚合物的分子小的多,在热作用下聚合物大分子和组成的链节相对运动,水分子就便于渗入聚合物内,使聚合物内导电离子增多,而使绝缘电阻下降。
4、电气性能的影响
绝缘电阻是绝缘材料主要电气性能之一,是电线电缆产品或材料的一个重要指标,一般都要求绝缘电阻不低于某一个数值。如果绝缘电阻值过低,则沿着电线电缆线路的漏电电流必然增多,造成电能的浪费,同时电能变为热能,为热击穿准备条件,增加了热击穿的可能性。
在直流电缆绝缘中,也可以利用不同电阻系数的材料组成分阶绝缘,以提高材料的利用率,提高表面电阻系数对电缆绝缘也十分重要,当表面有污物和水分时,由于其分布不均匀,可能使部分表面承受较高电压,而导致局部放电或沿面放电,造成严重故障,但也有时还要用人为方法降低表面电阻,如电缆的导电线芯,因为表面不完全光滑导致的电场分布不均匀,电场强度较高会引起电晕放电,在导电线芯表面包以导电橡皮或半导塑料后就会降低线芯表面电场强度消除电晕,还有,可以根据绝缘材料电阻系数的变化情况来判断材料的受潮程度。

电缆桥架
5、材料纯度的影响
材料中混入杂质,增加了材料中的导电质点,使绝缘电阻下降,所以某一种橡皮和塑料材料的绝缘电阻的大小将反映出材料纯度的高低,验证其是否符合标准规定,在电线电缆的生产过程中,工艺过程不严格遵守操作规程,混合杂质、材料受潮而起泡,绝缘偏芯或外径尺寸小于标准规定,绝缘分层或有裂缝,绝缘刮伤等,都会使产品的绝缘电阻降低,因此检查绝缘电阻一定要检查工艺操作过程中是否存在问题,在电线电缆电线电缆使用过程中,测量绝缘电阻的变化还可以检查绝缘损坏情况,预防发生事故。
由于成品绝缘电阻,对电线电缆生产厂家造成了很大的经济损失。根据以上理论分析,结合生产实际情况,对绝缘不合格现象进行分析。
在排除了测试环境和测试方法产生的测量误差和系统误差外,主要从生产的环节和加强绝缘测试方面进行解决。

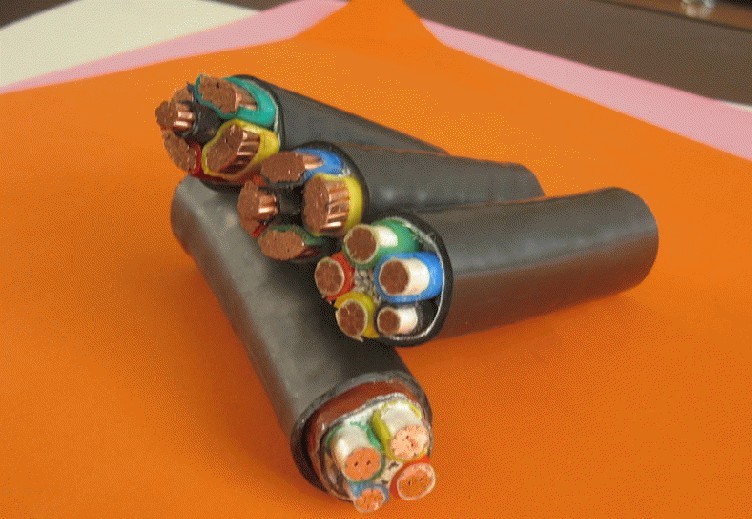

电缆展示
