电缆桥架又名智能建筑的弱电系统,通常有多个信息监控和通信设施诸如BA(楼宇自动化)、OA(办公自动化)、CA(通信自动化)等相应的系统组成, 电缆桥架分为槽式、托盘式和梯架式等结构,由支架、托臂和安装附件等组成。选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气。

电缆桥架的分类:
  1、梯级式电缆桥架:CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设,适合于高、低压动力电缆的敷设。
    2、托盘式电缆桥架:托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美

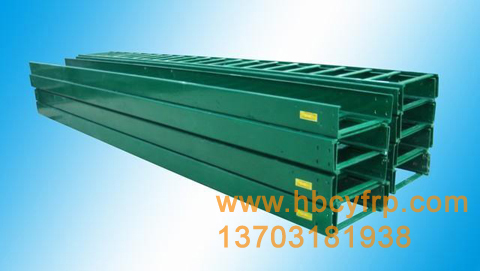

电缆桥架(20张)观、结构简单、安装方便等优点。它即适用于动力电缆的安装,也适合于控制电缆的敷设。
    3、槽式电缆桥架:槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。   梯级式、托盘式、槽式电缆桥架各自优缺点:梯级式汇线桥架具有良好的通风性能,不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。   4、大跨距电缆桥架   当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成,适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比,具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4,施工中无需动火,单根桥架长度可达8米,甚至更长)、切割方便、不需维护等优越性。
    5、组合式电缆桥架:组合式电缆桥架是一种新型桥架,是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设,它具有结构简单、配置灵活、安装方便、形式新颖等特点。   组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架,它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计,又方便生产运输、更方便安装施工,是目前电缆桥架中最理想的产品。

电缆桥架设计标准:
  一、电缆桥架型式及品种的选择   1、需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)   2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。   3、除上述情况外,可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。   4、在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。   5、大跨距(>3m)要选用复合型桥架(FB)。   6、户外要选用复合环氧树指桥架(F)。
    二、规格选择   1、桥架的宽度和高度就按下表选择,并应符合电缆真充率不超过有关标准规范的规定值,动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%的式程发展余量。   2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。   3、支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。   4、桥架横截面积的选择见表   桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值(A) 桥架横截面充许最小值(mm2)   0-60 129   61-100 258   101-200 452   201-400 645   401-600 968
    三、支、吊架的配置   1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。   2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时,应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。   3、桥架多层设置时层间中心距为200,250,300,350mm。   4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。
    四、防火   要求桥架防火的区段,必须采用钢制或不燃、阻燃材料。我公司生产的BJⅢ系列电缆桥架均为防火桥架。
    五、接地   1、桥架系统应具有可靠的电气连接并接地(只对金属桥架)。   2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆,接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时,桥架的级长方向金属横截面积应不小于规定值。   3、沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。   4、对于振动场所,在接地部位的连接处应装置弹簧圈。   六、桥架系统设计内容   桥架系统工程设计应与土建、工艺以及有关专业密切相配合以确定最佳布置,其设计内容可含有:   1、桥架系统的有关剖面图。   2、桥架系统的平面布置图。   3、桥架系统所需直线段、弯通、支、吊架规格和数量的明细表以及必要的说明。   4、有特殊要求的非标件技术说明或示意图。
    七、安装   电缆桥架的安半夜请参照中国建筑标准设计研究院所发行的JSJT-121全国通用建筑标准设计-电气装置标准图集《电缆桥架安装》04D701-3。
    八、设计要求   1、桥架系统的路径平面布置图;   2、桥架系统的有关断面图。   3、桥架系统所用防腐材质及所需直通、弯通、支(吊)架等的规格和数量明细表以及必要的说明,连接板及螺丝、防护帽按以上要求由生产厂家配齐。   4、有特殊要求的非标准技术说明或示图。


托盘式拉挤电缆桥架

托盘式拉挤电缆桥架的安装事项:
  1、 平面布置应作到距离最短,经济合理,安全运行,并应满足施工安装,维修和敷设电缆的要求。
  2、 应有足够的刚度和强度,对电缆提供可靠的支撑。
  3、 电缆敷设后,电缆桥架的挠度应不大于电缆桥架跨度的1/200。当电缆桥架的跨度≥6000mm时,其挠度应不大于电缆桥架的跨度的1/150。
  4、尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装,与土建专业密切配合。
  5、 工艺管架共架安装时,电缆桥架应布置在管架的一侧。
  6、 各种管道平行架设时,其净距离应满足下列要求:
  6.1 一般工艺管道(如压缩空气管道等)平行架设时不小于400mm。
  6.2 具有腐蚀性液体管道平行架设时不小于500mm。
  6.3 不宜在输送具有腐蚀性液体管道的下方或具有腐蚀性气体管道上方平行安装。当无法避免时,应不小于500mm。且其间应用防腐隔板隔开。
  6.4 热力管道平行架设,热力管道有保温层时不小于500mm,无保温层时不小于1000mm。
  6.5 不宜在热力管道的上方平行安装,当无法避免需在热力管道上方平行安装时,应不小于1000mm,其间应采取有效的隔热措施。
  7、各种管道交叉时,其净距离应满足下列要求:
  7.1 一般工艺管道交叉时,不小于300mm。
  7.2 具有腐蚀性液体管道下方或具有腐蚀性气体管道上方交叉时,应不小于500mm,且在交叉处用防腐蚀盖板将电缆桥架保护起来,其盖板长度应不小于d+2000mm,(d为管道外径)。
  7.3 热力管道交叉,热力管道有保温层时,应不小于500mm,无保温层时,应不小于1000mm,且在交叉处应用隔热板(例如石棉板)将电缆桥架保护起来,隔热板长度应不小于d+2000mm。(d为热力管道保温层的外径)
  8、 穿墙安装时,应根据环境条件,采用密封装置:
  8.1 从正常环境穿墙进入防火、防爆的环境时,墙上应安装相应的密封装置。
  8.2 从室内穿墙至室外时,在墙的外侧应采取防雨措施。
  8.3 从室内穿墙至室外较高处安装时,电缆桥架应先向下倾斜延长适当距离,然后再向上架设,防止雨水顺电缆桥架流入室内。
  8.4 过伸缩沉降缝时,电缆桥应断开,断开距离以100mm左右为宜。
  9、两组电缆桥在同一横梁上安装时,两组电缆桥之间的净距离应不小于50mm。
  10、 敷设10kV及以上电缆的电缆桥架多层安装时,其层间距一般不小于300mm。
  11、到楼板、梁或其他障碍物等的底部的距离应不小于300mm。
  12、一般情况下,支撑电缆桥的各托臂之间的距离以1.5~3左右为宜,并根据具体情况校验。
  13、水平安装时,其直接板连接处不应置于跨度的1/2处或支撑点上。
  14、安装时出现的悬臂段,一般不得超过1000mm。
  15、不应作行人通道使用。
  16、在下列情况之一者,电缆桥架应加保护罩:
  16.1 在户外安装时,其最上层或每一层。
  16.2 在铁算子板或相类似的带孔装置下安装时,其最上层电缆桥架应加保护罩,如果最上层电缆桥架宽度小于下层的桥架宽度时,下层电缆桥架亦加保护罩。
  16.3 垂直安装时,离所在地平面2m以内的电缆桥架。
  16.4 安装在容易受到4 电缆桥架安装在容易受到机械损伤的地方。
  16.5 架安装在多粉尘的场所。
  16.6 有特殊要求的场所。
  17、 电缆桥架内敷设的电缆,应用尼龙卡带,绑线或金属卡子进行固定,固定点要求如下:
  17.1 水平敷设时,电缆首末两端及转弯、电缆中间接头的两端处。
